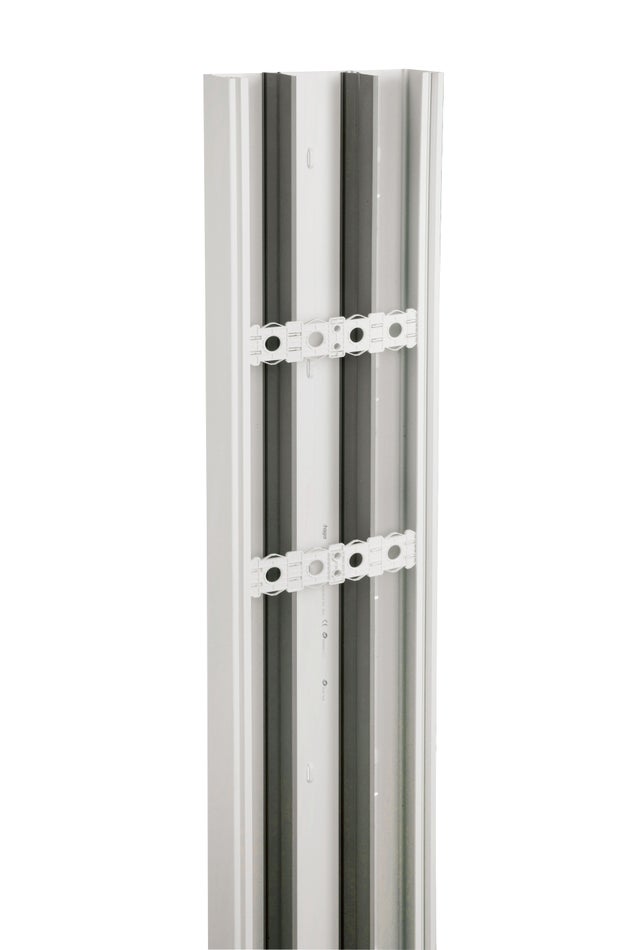

GTL : le guide pour savoir comment organiser, sécuriser et mettre aux normes une installation électrique

La Gaine Technique Logement (GTL) est un espace dédié qui regroupe l’ensemble des équipements électriques et de communication d’un logement. Elle constitue le point névralgique de l’installation électrique : c’est là que convergent tous les circuits du logement, et c’est à partir de cette zone que s’organise la distribution.

La GTL est un espace vertical aménagé, installé du sol au plafond, qui regroupe :

• Le disjoncteur d’abonné (coupure générale).
• Le tableau de répartition (disjoncteurs divisionnaires, différentiels).
• Le coffret de communication, séparé des courants forts.
• Les arrivées de gaines ICTA ou fourreaux provenant des différentes pièces.
• Le bornier principal de terre et les raccordements associés.

Selon les besoins du logement, on peut y ajouter un parafoudre (obligatoire dans certaines zones), les interfaces domotiques, des modules de pilotage chauffage ou climatisation ainsi que des équipements de sécurité (alarme, caméra, interphone) si passage par le VDI.

La GTL est bien plus qu’un simple espace technique : c’est le cœur de l’installation électrique. Elle apporte :

• Sécurité : elle centralise les protections, garantit une séparation claire entre courants forts et courants faibles et répond aux exigences de la norme NF C 15-100, référence incontournable des installations électriques basse tension en logement.
• Lisibilité : les circuits sont organisé, repérés et facilement identifiables, ce qui facilite la maintenance ou les futures extensions.
• Accessibilité : tous les éléments doivent rester visibles et atteignables, ce qui simplifie les inspections, dépannages et contrôles.
• Évolutivité : l’ajout de circuits, de modules domotiques, de lignes RJ45, de systèmes de communication ou de régulation est nettement plus simple lorsqu’une GTL est bien pensée.
• Conformité : indispensable pour obtenir la validation Consuel et assurer une installation moderne, sécurisée et durable.

C’est également un véritable outil de gestion de chantier : une GTL correctement conçue facilite le câblage, limite les retouches et réduit le temps passé sur les finitions et les tests de fin de chantier.

Installer une GTL proprement, c’est garantir un chantier mieux maîtrisé, un tableau bien organisé et une installation capable d’évoluer dans le temps. Voici quelques étapes à respecter.

L’installation d’une GTL commence par le choix d’un emplacement accessible et logique dans le logement : entrée, cellier ou local technique. Cet espace doit rester dégagé afin de permettre un accès frontal complet au tableau et aux équipements.

Prévoyez au moins 70 cm de dégagement devant la GTL pour pouvoir intervenir en sécurité, travailler confortablement et garantir la conformité lors du passage du Consuel.

Anticipez également l’arrivée des fourreaux, des gaines et des réseaux pour éviter des reprises en fin de chantier.

Astuce pro : vérifiez la planéité du mur ou installez un panneau support pour garantir une fixation propre et durable.

La GTL doit courir du sol au plafond sans interruption. Cela facilite la circulation des gaines, la protection mécanique du câblage, ainsi que les contrôles Consuel en fin de chantier.

Pour garantir une installation lisible et capable d’évoluer dans le temps, tout repose sur une bonne organisation du tableau. Séparez les courants forts des courants faibles, puis répartissez les circuits de manière logique : éclairage, prises, électroménager, chauffage, ventilation…

Laissez environ 20 % d’emplacements disponibles pour disposer d’une bonne marge d’évolution pour les futurs ajouts.

💡 L’utilisation de peignes d’alimentation contribue à des raccordements 100 % sécurisés et propres.

Pour faciliter le montage du tableau et les interventions ultérieures, chaque gaine doit être identifiée dès la pose. Le repérage doit préciser la pièce desservie, le type de circuit concerné, comme une prise, un point lumineux ou un appareil électroménager, ainsi que la puissance ou l’usage associé lorsque cela est nécessaire.

Une identification claire augmente la rapidité d’intervention et limite les erreurs lors du montage du tableau.

Les installations électriques doivent aujourd’hui être pensées pour accompagner l’évolution du logement. Entre les modules RJ45, la fibre optique, les systèmes de gestion du chauffage, les automatismes domotiques ou encore les dispositifs de sécurité comme les alarmes ou interphones, les besoins peuvent rapidement évoluer.

Le conseil de pro : prévoyez toujours quelques gaines ou fourreaux d’avance. Cela vous évitera des reprises coûteuses et vous fera gagner un temps précieux lors des prochaines interventions.

L’installation d’une gaine technique logement est régie par la norme NF C 15-100.

Celle-ci impose :

• une hauteur du sol au plafond,
• une largeur minimale de 600 mm (ou 450 mm dans logements prioritaires),
• une profondeur permettant l’intégration du tableau et du VDI (≈ 200 mm recommandés).

⚠️ La GTL doit rester un espace dédié à l’électricité : aucune canalisation d’eau, gaz ou chauffage ne doit y passer.

On parle souvent de GTL (Gaine Technique Logement), mais la norme utilise désormais le terme ETEL, pour Espace Technique Électrique du Logement.

Dans la pratique, GTL et ETEL désignent la même zone : l’espace où sont regroupés le tableau électrique, le disjoncteur d’abonné, le coffret de communication et l’ensemble des arrivées de gaines.

Retenez simplement que ETEL est le terme officiel, mais que GTL reste le plus utilisé sur les chantiers.

La norme NF C 15-100 encadre strictement la manière dont le câblage doit être réalisé dans une GTL. Elle impose une séparation nette entre courants forts et courants faibles, grâce à des compartiments ou cheminements distincts. Les gaines ICTA utilisées doivent être non propagatrices de flamme, et chaque circuit doit être repéré de manière visible pour faciliter les interventions ultérieures.

La protection est également très encadrée : un circuit prises doit être protégé par un disjoncteur d’au moins 16 A, tandis que l’éclairage doit l’être par un 10 A (ou 16 A si la section de câble est adaptée).

Organiser vos installations, c’est une chose. Garder la main sur vos coûts matériaux, c’en est une autre. Découvrez nos conseils pour lisser vos achats matériaux et sécuriser votre trésorerie sur la durée.

Au-delà de la NF C 15-100, l’installation doit respecter l’esprit du DTU électricité, qui vise à garantir une mise en œuvre durable, sécurisée et adaptée aux usages du logement. En construction neuve ou en rénovation lourde, le passage du Consuel reste une étape incontournable.

Une GTL complète, proprement câblée, bien repérée et conforme aux règles de sécurité constitue la base indispensable pour obtenir la validation sans difficulté.

En rénovation, les contraintes sont souvent plus nombreuses que sur un chantier en neuf. Voici quelques points de vigilance à connaître.

Dans les logements anciens, l'emplacement historique du tableau n’est pas toujours compatible avec les dimensions actuelles d’une GTL.

Solutions possibles :

• installation d’une GTL compacte,
• création d’un coffrage technique ou niche dédiée,
• installation dans un placard technique existant si les règles d’accessibilité sont respectées.

Avant de raccorder au nouveau tableau, il est indispensable de :

• contrôler les anciennes lignes,
• remplacer les circuits non conformes,
• vérifier la valeur de la terre,
• supprimer les dérivations dangereuses ou non accessibles.

Certaines installations anciennes comportent :

• conduits noyés inutilisables,
• câbles rigides trop anciens,
• absence de gaines.

Prévoir un repassage partiel ou complet permet d'éviter les défauts lors du contrôle Consuel.

Si le mur d’origine n’est pas plan, installez un support rigide (panneau OSB, MDF ou contreplaqué) pour garantir une fixation solide.

Une fois les gaines tirées, protéger immédiatement les faisceaux, les arrivées au tableau et le coffret VDI.

En rénovation, enduit, peinture et poussière circulent partout : de véritables ennemis pour une installation électrique fraîchement posée.

En rénovation, les points refusés sont souvent :

• absence de séparation courants forts/faibles,
• repérage incomplet,
• tableau saturé ou mal organisé,
• mise à la terre insuffisante.

Une check-list de fin de chantier sécurise l’obtention du certificat.

Séparation des circuits

☐ Courants forts et courants faibles clairement séparés

☐ Compartiments ou cheminements distincts respectés

☐ Aucun mélange, même ponctuel, dans la GTL

Repérage et identification

☐ Chaque gaine est identifiée (pièce + usage)

☐ Tous les disjoncteurs sont correctement repérés

☐ Tableau lisible, circuits regroupés de manière cohérente

Tableau électrique

☐ Tableau non saturé, des emplacements restent disponibles

☐ Organisation propre : câblage rangé, peignes bien installés

☐ Protections différentielles en place et testées

Mise à la terre

☐ Raccordement à la terre présent et accessible

☐ Valeur de la terre mesurée et conforme

☐ Continuité du conducteur de protection vérifiée

GTL et installation physique

☐ Volume GTL complet du sol au plafond

☐ Tableau et coffrets solidement fixés

☐ Aucun conduit d’eau ou de gaz dans la GTL

☐ Arrivées des gaines bien positionnées et protégées

Tests et contrôles finaux

☐ Test des différentiels réalisé (30 mA fonctionnels)

☐ Test de continuité des circuits effectué

☐ Vérification visuelle générale : propreté, absence de risque mécanique

☐ Fonctionnement global validé : éclairages, prises, communication

Besoin d’inspiration ou de conseils pour vos futurs chantiers ? Retrouvez tous nos articles dédiés aux professionnels sur le blog Tecnomat.

Oui, la GTL est obligatoire dans les constructions neuves et dans les rénovations complètes de logements où l’installation électrique est entièrement refaite.

En rénovation partielle, elle n’est pas obligatoire, mais fortement recommandée. Elle permet de remettre l’installation aux normes, de sécuriser l’ensemble du logement et de faciliter le passage du Consuel.

La GTL doit s’étendre du sol au plafond sans interruption.

Selon la norme NF C 15-100 :

• largeur minimale : 600 mm,
• possible réduction à 450 mm dans les logements à contrainte (petite surface, rénovation complexe),
• profondeur suffisante pour accueillir tableau + VDI (≈ 200 mm généralement).

Non. Le coffret VDI est obligatoire en neuf et indispensable pour une installation conforme.

Il doit être séparé des courants forts, avec ses propres compartiments ou goulottes.

La norme impose une séparation physique via :

• des goulottes compartimentées,
• des cloisons internes,
• des cheminements dédiés.

Aucun mélange ne doit être fait, même sur une courte distance. Cela concerne : fibre, RJ45, TV, téléphone, alarme.

Non, mais elles permettent :

• un gain de temps important en chantier,
• une meilleure protection mécanique,
• un tirage plus propre.

Elles sont particulièrement utiles en rénovation, où les cheminements sont limités.

Oui. Les modules domotiques (chauffage, pilotage, sécurité, automatismes) trouvent naturellement leur place dans la GTL, à condition :

• de respecter la séparation fort/faible,
• de prévoir un espace réservé dans le tableau,
• d’anticiper les raccordements VDI si nécessaire.

Le choix d’une GTL dépend surtout de l’espace disponible et du niveau d’équipement prévu. En neuf, orientez-vous vers une GTL pleine hauteur, capable d’accueillir un tableau électrique d’au moins 3 rangées de 13 modules (soit 39 modules minimum).

Vérifiez également la présence de compartiments séparés pour les courants forts et les courants faibles, indispensable pour rester conforme à la NF C 15-100.

En rénovation, l’emplacement impose parfois des modèles plus compacts. Dans ce cas, gardez tout de même une capacité d’au moins 2 rangées
